Nếu bạn đang có ý định sắm cho hệ thống siêu âm của mình một bộ đầu dò siêu âm chuẩn chỉ chất lượng và tương thích với nhu cầu chuẩn đoán của chuyên khoa phòng khám/bệnh viện của bạn, hãy tham khảo ngay bài viết bên dưới. Y Cao đã thay bạn giải đáp mọi thắc mắc về đầu dò và liệt kê từng loại với ví dụ minh họa từ sản phẩm có sẵn.

Đầu dò siêu âm là gì?

Đầu dò siêu âm, còn được gọi là bộ chuyển đổi hình ảnh siêu âm, là một phần của hệ thống siêu âm với chức năng tiếp xúc trực tiếp với cơ thể bệnh nhân tại vị trí cần chuẩn đoán. Nó hoạt động khi các tinh thể áp điện gửi và nhận các xung âm thanh giúp tái tạo hình ảnh. Bộ chuyển đổi được định nghĩa là một thiết bị biến đổi năng lượng từ dạng này sang dạng khác - như bóng đèn hoặc ăng ten tv. Tương tự, đầu dò chuyển đổi điện thành âm thanh và ngược lại, sau đó gửi dữ liệu đến máy siêu âm để nó xử lý và hiển thị.

Công nghệ đầu dò siêu âm

Hình ảnh siêu âm là việc sử dụng sóng siêu âm cho mục đích chẩn đoán hoặc điều trị. Máy siêu âm và đầu dò cho phép bác sĩ nhìn thấy các vấn đề với các cơ quan, mô và mạch mà không cần phải rạch hay xâm lấn trực tiếp. Không giống như các kỹ thuật hình ảnh khác như X-quang, siêu âm không sử dụng hay phát ra bức xạ. Nhờ vậy, siêu âm là phương pháp phổ biến để theo dõi em bé trong khi mang thai.

Mục tiêu khi sử dụng đầu dò là để có được những dữ liệu chính xác nhất khi sóng âm đạt đến khoảng cách cần thiết với số lần phát ra sóng âm ít và nhanh thu thập thông tin. Ví dụ như để quét sâu hơn, bạn cần một tần số thấp. Để quét bề mặt nhiều hơn, bạn cần một tần số cao. Những gì bạn phải cân bằng là độ sâu so với tần số mà bạn muốn hình ảnh rõ ràng nhất, chính xác nhất có thể. Và nếu bạn cảm thấy khó khăn khi thực hành, hãy liên hệ với Y Cao để được tư vấn kỹ hơn cho các bài chẩn đoán cơ bản.

Băng thông là một phép đo chính cho các khả năng của đầu dò siêu âm. Đó là dải tần số mà đầu dò phát ra sóng âm từ các tinh thể áp điện. Băng thông đầu dò siêu âm có thể được so sánh với golf - bạn muốn đánh vào lỗ ở cự li xa, lực đánh phải mạnh và số lần đánh thấp. Mặt khác, nếu bạn cần sự chính xác càng cao, số lượt golf đánh sẽ càng nhiều.
Phạm vi siêu âm là một phép đo thứ cấp về khả năng của đầu dò siêu âm và nó có diện tích lớn như thế nào trong hình ảnh của đầu dò hiển thị trong khi quét. Các đầu dò tuyến tính chỉ quét thẳng xuống, do đó, trường nhìn của chúng rất có thể được giải thích bằng thuật ngữ mm. Các đầu dò khác có một mảng cong, vì vậy trường nhìn của chúng được mô tả bằng độ. Đối với các đầu thăm dò có trường quan sát được mô tả bằng độ, hãy nghĩ về nó như một thước đo góc. Nếu là 120 độ, nó sẽ có trường nhìn 0-120 độ trên thước đo góc.

Các loại đầu dò siêu âm

Các loại đầu dò được xác định dễ dàng nhất bằng cách nhìn vào hình dạng của đầu dò. Mỗi loại đầu dò có một chuyên ngành khác nhau, nhưng một số có thể được sử dụng cho vô số các chuẩn đoán đa ngành. Dưới đây là những loại đầu dò siêu âm phổ biến nhất hiện nay..

Đầu dò tuyến tính

Đầu dò tuyến tính có bề mặt thuộc dạng mảng phẳng và nhô ra. Chúng được sử dụng để quét các bộ phận nhỏ và cấu trúc nông như tuyến giáp ở cổ của bạn. Các đầu dò tuyến tính tạo ra một hình ảnh vuông hoặc hình chữ nhật. Một ví dụ là GE 12L.

Đầu dò lồi

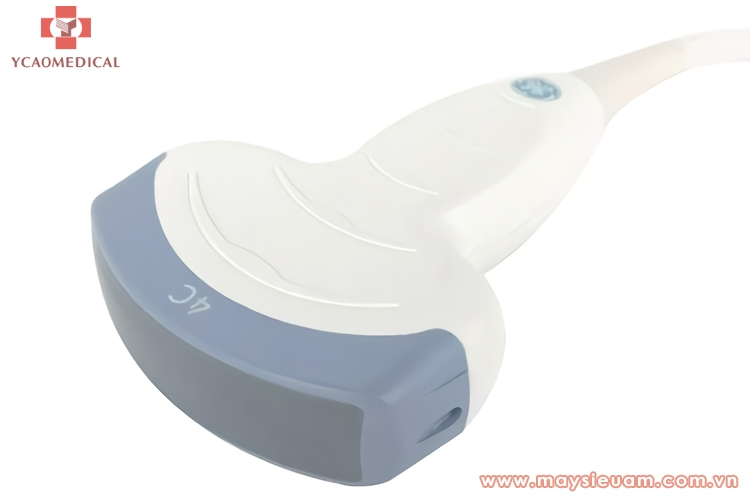

Đầu dò lồi (còn gọi là đầu dò tuyến tính cong) có bề mặt là một mảng cong cho phép trường nhìn rộng hơn. Đầu dò lồi chủ yếu được sử dụng để quét bụng do tầm nhìn rộng hơn và sâu hơn. Một ví dụ là GE 4C-RS.

Đầu dò nội tiết

Các đầu dò nội tiết có tay cầm đầu dò dài hơn đầu dò thông thường với một thấu kính và mảng hình chữ U. Những đầu dò này được sử dụng để quét bên trong cơ thể. Do hình dạng, các đầu dò nội tiết không có độ sâu lớn, nhưng chúng cho phép trường rộng hơn cả các đầu dò lồi. Một ví dụ là GE RIC5-9-D.

Đầu đò mảng pha cho tim

Mảng theo pha hoặc đầu dò tim có tay cầm nhỏ hơn với thấu kính và bề mặt có dạng mảng hình vuông. Thông thường, chúng được sử dụng để quét hình ảnh của trái tim. Các đầu dò mảng theo pha sẽ có độ sâu lớn hơn để phát ra sóng âm chạm tới tim và tạo ra hình ảnh. Một ví dụ là GE 4V-D.

Đầu dò thực quản (TEE)

Đầu dò TEE là loại đầu dò tim cung cấp hình ảnh bị tắc nghẽn của tim bằng cách đưa đầu dò vào thực quản và vào dạ dày của bệnh nhân. Các đầu dò này di chuyển 4 hướng khác nhau và chuyển động được điều khiển bởi các điều khiển tay cầm. Một ví dụ là Philips X8-2T.

Đầu dò 3D / 4D

Đầu dò 3D hoạt động giống như đầu dò 2D, ngoại trừ việc mảng chuyển động. Mảng bên trong đầu dò di chuyển theo chuyển động quét và chụp các lát ảnh từ các phía khác nhau. Các lát đã chụp sau đó tất cả được ghép lại với nhau để tạo ra hình ảnh tĩnh 3D hoặc hình ảnh trực tiếp 4D. Một ví dụ là GE RAB6-D.

Cần tư vấn chọn mua đầu dò siêu âm?

Nếu bạn cần một đầu dò và hệ thống siêu âm ( mới - cũ ), hãy gọi cho Y Cao theo số hotline 0945.687.468 hoặc gửi email cho chúng tôi tại info@ycaomedical.com và một trong những chuyên gia tư vấn giàu kinh nghiệm của chúng tôi sẽ sẵn lòng trả lời câu hỏi của bạn. Đừng quên chúng tôi có hẳn một tiêu chuẩn vàng cho dịch vụ siêu âm và có thể hỗ trợ bạn sửa chữa bảo trì hệ thống và đầu dò siêu âm mọi lúc mọi nơi.
